Чувствительные элементы медные и платиновые

Цена с НДС от 139 руб.

Чувствительные элементы медные (ЧЭМ)

Чувствительные элементы платиновые (ЧЭП)

Нравится прибор? Расскажи

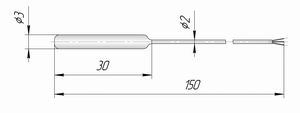

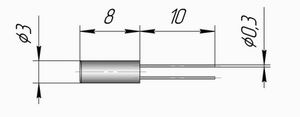

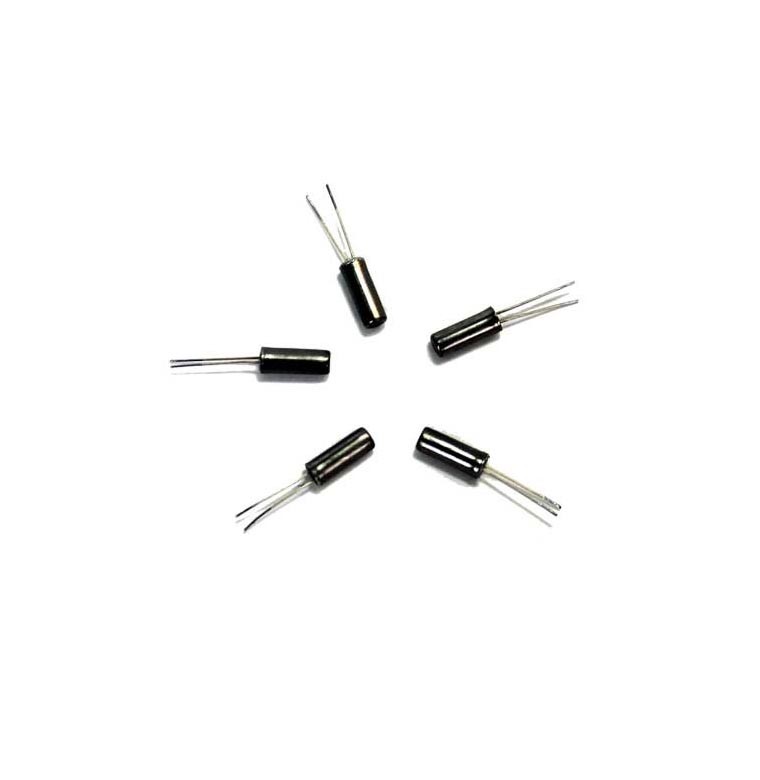

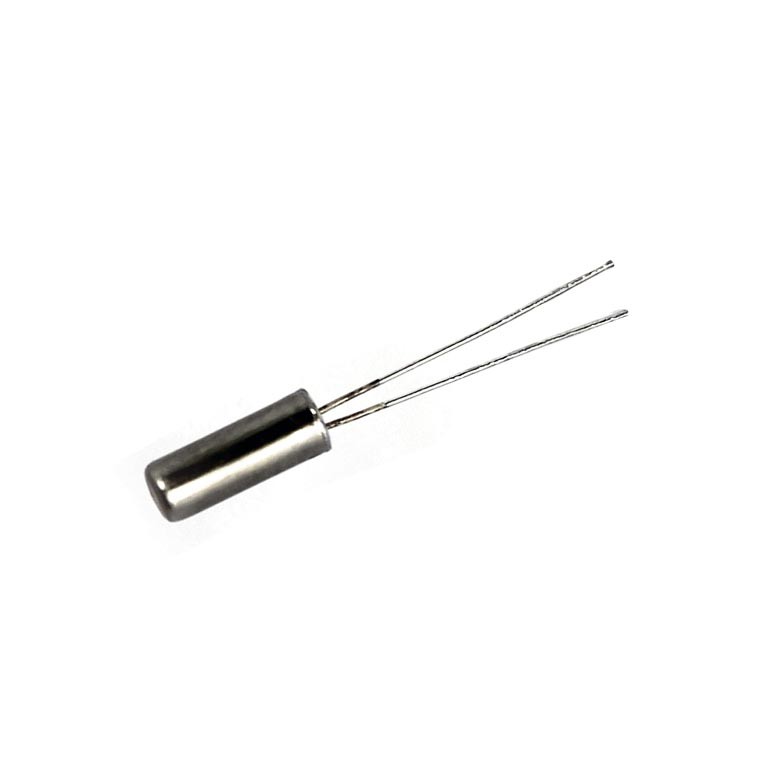

Чувствительные элементы имеют следующие типы НСХ: 50М, 100М, Pt100, Pt1000. Чувствительные элементы медные ЧЭМ (50М, 100М) выпускаются в корпусе (исп. 1) и без корпуса (исп. 2, 3). Платиновые чувствительные элементы ЧЭП имеют только исполнение 1.

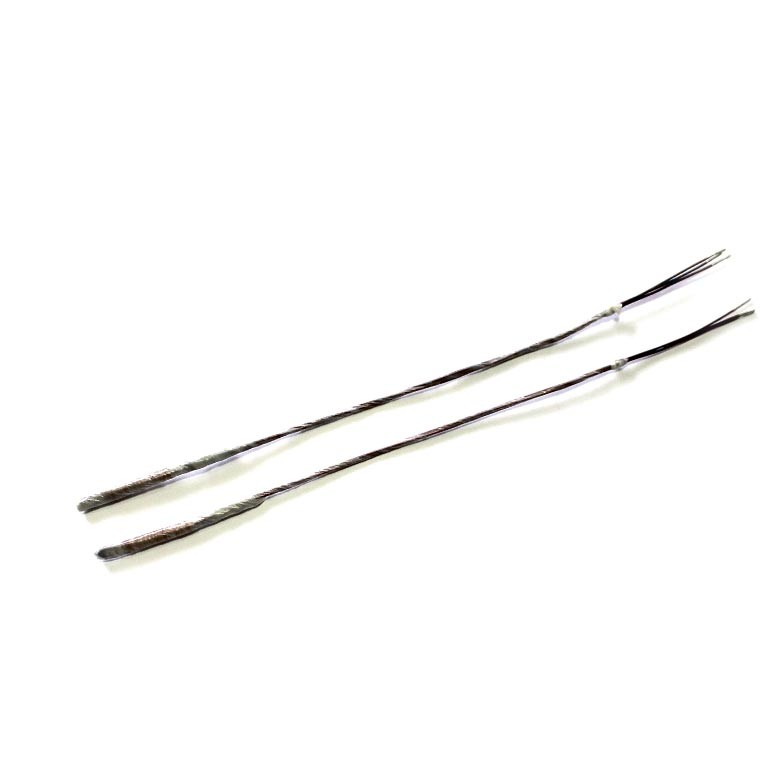

Чувствительный элемент медный представляет собой малогабаритную катушку из тонкого медного провода покрытого высокотемпературным лаком, намотанного бифилярно для уменьшения влияния на параметры электромагнитного поля.

Чувствительный элемент платиновый представляет собой тонкую пленку из платины, нанесенную на керамическую подложку. Принцип действия термочувствительных элементов основан на известной зависимости электрического сопротивления меди (платины) от температуры.

№ конструктивного исполнения 1 2 3
Внешний вид Чувствительные элементы медные (ЧЭМ), платиновые (ЧЭП) Чувствительные элементы медные (ЧЭМ) Чувствительные элементы медные (ЧЭМ)
НСХ 50М Pt100,Pt1000 50М, 100М 50М, 100М
Диапазон измерений -50…+150°С, -50…+180°С
Класс точности В, С В А, В С
Схема соединений 2 2 3 2
Номинальный измерительный
ток, мА
0,2 0,2 0,5 0,2
Время реакции, с 4,0 4,0 5,0 2,0
Материал оболочки Сталь Ст10 +Ni Фторопластовая лента
Степень защиты IP66 IP00

Чувствительные элементы применяются в термометрах сопротивления. Чувствительные элементы в конструктивном исполнении "1" могут применяться как самостоятельное изделие для контроля температуры воздуха и неагрессивных газов, а также для измерения температуры холодного спая в измерителях-регуляторах, работающих с термопарами
