   ООО "Альфа-пром" - официальный дилер НПК "РЭЛСИБ"

Датчик температуры воздуха Т.п/п-420-Кл3-1

Цена с НДС от 2220 руб.

• контроль температуры воздуха
• диапазон преобразования температуры от -40 до +80°С
• абсолютная погрешность не более ±0,5%

Нравится прибор? Расскажи

Датчик температуры Т.п/п–420–Кл3–1 с унифицированным токовым выходом 4–20 мА предназначен для контроля температуры наружного воздуха, воздуха в производственных помещениях и других измеряемых рабочих сред, химически неагрессивных и не разрушающих материал защитной арматуры термопреобразователя. Датчик температуры с токовым выходом 4–20 мА используется тогда, когда расстояние от точки контроля температуры до прибора слишком велико и может достигать 1000 м, а также когда используются универсальные приборы - контроллеры с токовым входным сигналом 4–20 мА

Датчик температуры воздуха Т.п/п-420-Кл3-1 имеет герметичный пластиковый корпус с двумя отверстиями для крепления к стене. В датчике используется полупроводниковый  элемент ТС 1047 фирмы «Microchip».

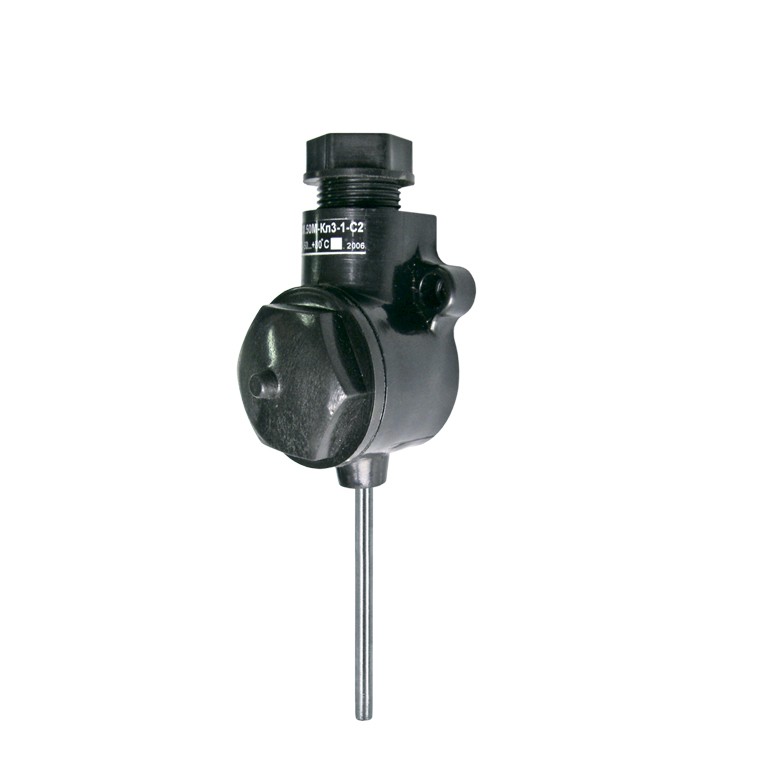

Внешний вид

 Схема подключения

где мА – миллиамперметр или другой измерительный прибор с токовым входом;
Rн – сопротивление нагрузки не более 1,0 кОм


См. также Датчик температуры воздуха для чистых помещений с выходом 4-20 мА
Индикатор сигналов тока для визуализации измеренных величин ИТС 4-20
Датчик температуры воздуха для улицы ТСМ (ТСП) Кл3-1

 Тип чувствительного элемента  полупроводниковый датчик ТС1047
 Напряжение питания, В  7,5 … 36
 Диапазон преобразования температуры,°C  4 мА  20 мА
-40 +80
Предел допускаемой абсолютной погрешности не более ±0,5 % от диапазона преобразования
Материал защитной арматуры ст.12Х18Н10Т
Максимальное сопротивление нагрузки, кОм
Степень защиты от воздействия воды и пыли IP44
Для отображения сигналов 4..20 мА в выходных цепях датчиков в единицах физической величины
