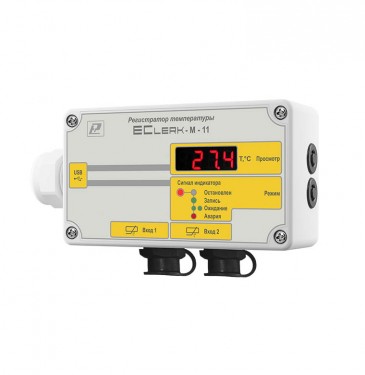

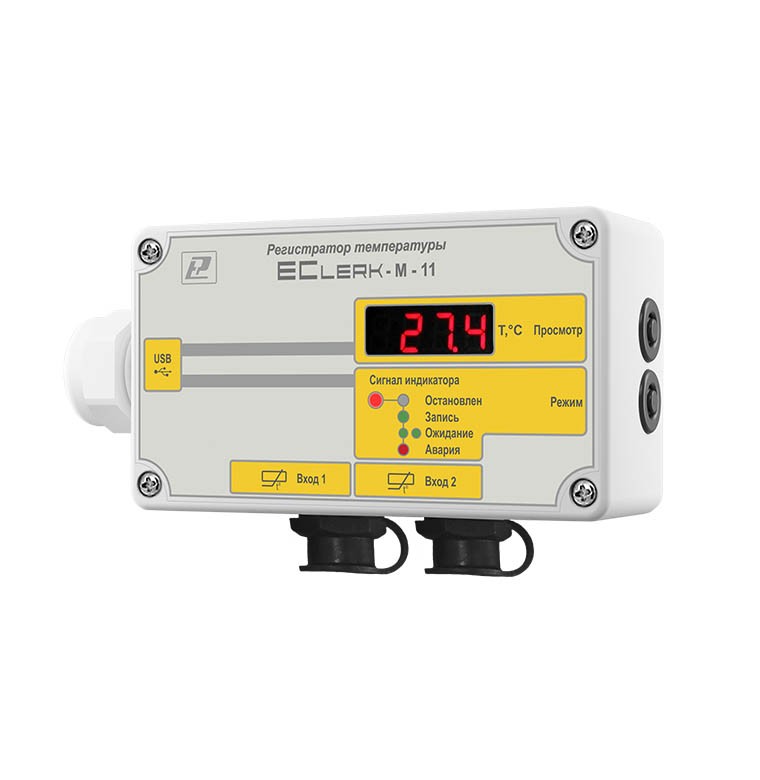

Регистратор температуры EClerk-M-11-2Pt-HP-a-1 для рефрижераторов

Цена с НДС от 6877 руб.

• контроль температуры в двух точках,
• высокая точность,
• фиксация нарушения температурного режима,

• может устанавливаться как в кузове, так и в кабине водителя,
• легкосъёмное надёжное крепление без инструмента,
• комбинированное питание: от бортовой сети и от автономного источника,
• два канала измерения температуры с высокой точностью,
• наличие яркого светодиодного дисплея текущих данных и наличия нарушения,
• большой объём памяти на более чем полгода при периоде записи 1 мин.,
• анализ данных в виде таблиц, графиков на экране смартфона,
• возможность распечатки Отчёта на термопринтере в кабине водителя,
• возможность отправки Отчёта по эл. почте,
• при подключении смартфона: работа в режиме GSM модема с отправкой текущих данных и географических координат по SMS и электронной почте,
• при подключении смартфона – индикация текущих данных , пороговых значений, звуковая и световая сигнализация,
• полностью соответствует требованиям, предъявляемым к приборам для мониторинга за условиями перевозки медицинских лекарственных препаратов и скоропортящейся пищевой продукции.

Измерители-регистраторы температуры для рефрижераторов внесены в Госреестр средств измерений РФ Измерители-регистраторы температуры для рефрижераторов внесены в Госреестр средств измерений Республики Казахстан Измерители-регистраторы для рефрижераторов температуры внесены в Госреестр средств измерений Республики Беларусь

См. также готовое решение EClerk-Logist (в комплекте датчики, адаптер, термопринтер)

Нравится прибор? Расскажи

Измеритель-регистратор температуры (терморегистратор) EClerk-M-11-2Pt-HP-a-1 является современным оптимальным прибором для мониторинга за условиями перевозки лекарственных препаратов, в том числе иммунобиологических препаратов в системе «холодовой цепи», а также скоропортящейся пищевой продукции. Прибор удовлетворяет всем требованиям стандартов:

1. Общая фармакопейная статья ОФС.1.1.0010.15 Минздрава РФ

2. Решение №80 от 03.11.2016 г. Евразийская экономическая комиссия

3. Приказ Минздрава РФ №646н от 31.08.2016 г.

4. МУ 3.3.2.2437-09 Федеральная служба по надзору в сфере защиты прав потребителей и благополучия человека

5. СП 3.3.2.3332-16 от 17.02.2016 г. Федеральная служба по надзору в сфере защиты прав потребителей и благополучия человека

6. ФЗ № 102-ФЗ от 26.06.2008 «Об обеспечении единства измерений»

7. Технический регламент Евразийского союза «О безопасности рыбы и рыбной продукции». ТР ЕАЭС 040/2016 от 18.10.2016 г.

8. Технический регламент Евразийского союза «О безопасности мяса и мясной продукции». ТР ТС 034/2013 г.

9. Соглашение о международных перевозках скоропортящихся пищевых продуктов и о специальных транспортных средствах, предназначенных для этих перевозок. Принято Европейской экономической комиссией ООН в 2017 г.

10. ГОСТ Р 56941-2016(EN 13486:2001) Регистраторы температуры и термометры, используемые при транспортировании, хранении и распределении охлаждённой, замороженной и глубокой заморозки пищевой продукции и мороженого. Периодическая верификация.

11. ГОСТ Р 56940-2016(EN 12830:1999) Регистраторы температуры и термометры, используемые при транспортировании, хранении и распределении охлаждённой, замороженной и глубокой заморозки пищевой продукции и мороженого. Испытания, эксплуатационные характеристики, пригодность к применению.

12. Приказ №211 Министерства транспорта РФ от 30.07.2014 г. «Об утверждении Порядка выдачи свидетельств о соответствии нормам, установленным Соглашением о международных перевозках скоропортящихся пищевых продуктов и о специальных транспортных средствах, предназначенных для этих перевозок». Стандарты строго регламентируют температурные условия хранения для различных видов продукции, а также необходимость применения в холодильных и морозильных камерах, рефрижераторах, судовых отсеков контрольно-измерительных приборов с записью данных.

По своим техническим характеристикам, набору функциональных возможностей, удобству работы прибор значительно превосходит существующие, в том числе и зарубежные аналоги.

Подготовка к работе

Первоначальная настройка

Необходимо настроить регистратор на ПК при помощи ПО EClerk-2.0, которое можно скачать с данного сайта в разделе «Программное обеспечение». В том числе задать максимальную и минимальную температуру  и допускаемое время нахождения вне этих значений для фиксации нарушения, период регистрации данных, тип старта, дату и время старта, тип записи (циклическая или до заполнения) и сохранить настройки.

Монтаж прибора в автомобиле

Благодаря защищённому герметичному корпусу и широкому диапазону температуры эксплуатации прибор можно устанавливать как в кузове (рефрижераторе), так и в кабине водителя. Однако для того, чтобы использовать все возможности прибора мы советуем устанавливать его в кабине водителя.

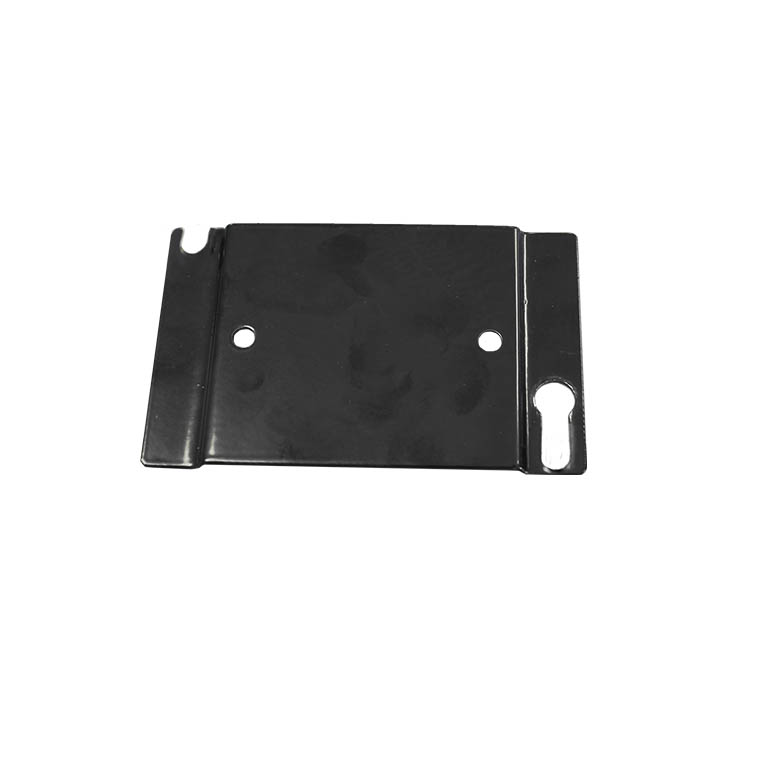

Крепление прибора осуществляется при помощи кронштейна, который входит в комплект. Кронштейн к боковой стенке можно закрепить при помощи двух самонарезных винтов или при помощи двухстороннего скотча, который входит в комплект.

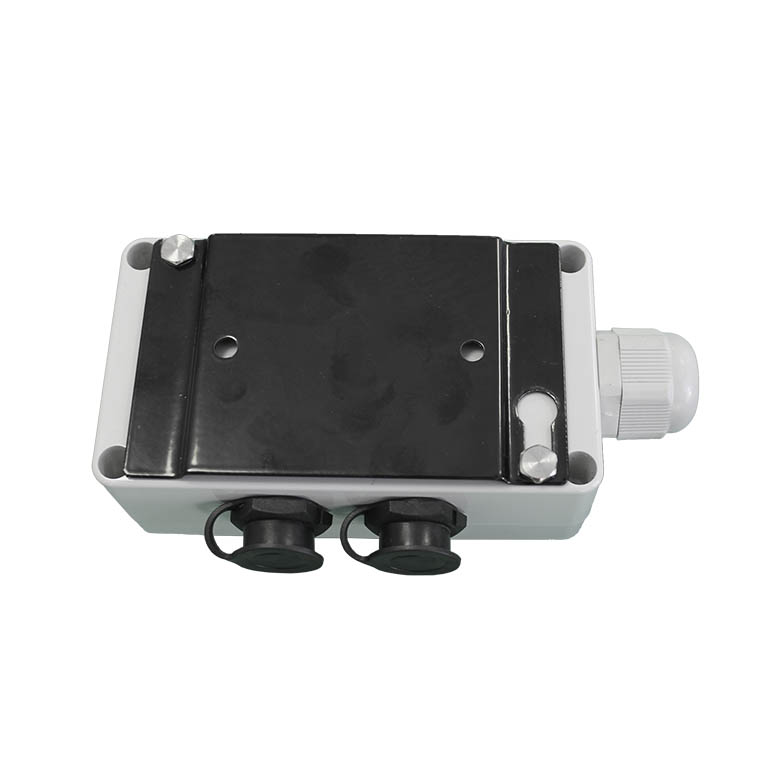

Прибор крепится к кронштейну при помощи двух «грибковых» винтов. Для этого необходимо прислонить прибор к кронштейну так, чтобы совместились отверстия на кронштейне и шляпки винтов на приборе и потянуть вниз до упора.

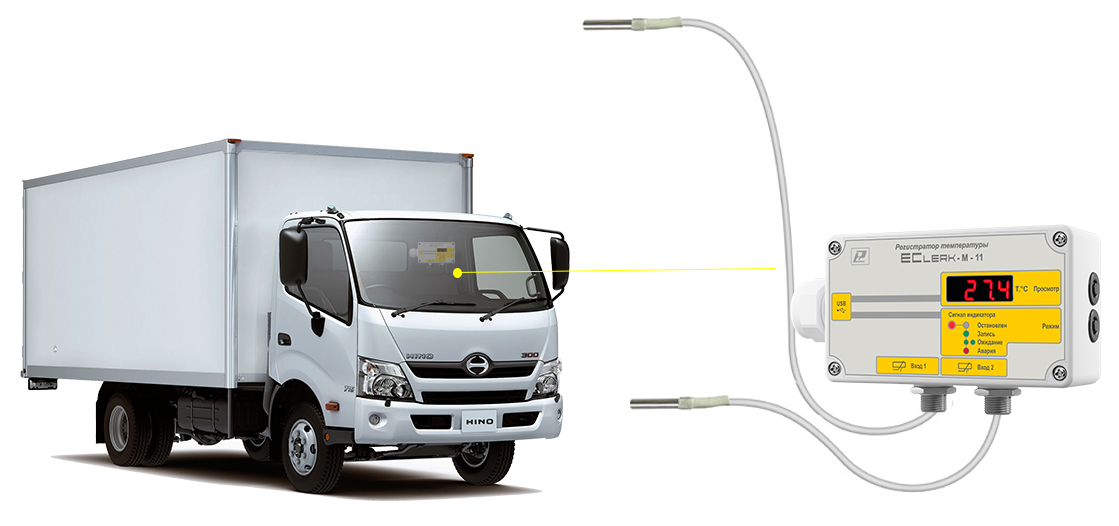

Нужно закрепить датчики температуры в нужных местах кузова и вывести кабели в кабину водителя. Например, один из датчиков можно использовать для контроля температуры перевозимых продуктов, а другой – для контроля температуры воздуха внутри кузова.

Подключите датчики к прибору.

Подключите к прибору внешнее питание, используя кабель USB 2.0 (AM)/USB(BM), входящий в комплект поставки и преобразователь 12В/5В (в комплект поставки не входит). Внешнее питание можно не подключать, если есть уверенность, что ресурса встроенной батареи достаточно для поездки.

Если при настройке был выбран тип начала записи по дате и времени, то запись прибора в нужное время включится автоматически, в противном случае для начала записи необходимо два раза нажать на соответствующую кнопку на приборе.

Работа с прибором во время поездки и прибытия в пункт назначения

Во время поездки можно контролировать текущие значения температуры на дисплее прибора. Для этого необходимо кратковременно нажать на кнопку «Просмотр». В случае нарушения температурного режима, установленного при настройке прибора, на индикаторе появится мигающий сегмент. Нарушение можно снять только при следующей настройке прибора на ПК.

При прибытии в пункт назначения.

Прибор позволяет осуществить несколько сценариев взаимодействия с Получателем груза.

1. Данные с регистратора можно скопировать на ноутбук Получателя груза на месте установки регистратора. Для этого нужно воспользоваться кабелем USB 2.0(AM)/USB(BM) - отключить его от адаптера питания и подключить к ноутбуку. На ноутбуке должна быть предварительно установлена программа EClerk-2.0. Необходимо запустить программу, найти в меню команду «загрузить из прибора» и скопировать данные для их анализа  и формирования Отчёта.

2. Данные с регистратора можно скопировать на ПК в офисе (на складе). Для этого необходимо остановить запись, от регистратора необходимо отключить датчики, снять его с кронштейна и отнести в офис для выгрузки данных. На ПК также должна быть предварительно установлена программа EClerk-2.0.

3. Отправка данных с регистратора в Excel или готового Отчёта в формате PDF электронной почтой водителем Получателю и Отправителю груза. Для этого необходимо подключить к регистратору смартфон при помощи OTG кабеля из комплекта поставки и при помощи Мобильного приложения EClerk 2.0 mobile сформировать Отчёт в формате PDF и отправить его как Получателю, так и Отправителю груза. В случае ведения Получателем (Отправителем) автоматизированной  базы условий транспортировки грузов, можно также отправить и файл данных в формате Excel. При получении Отчёта его можно распечатать на принтере и поместить в архив. В данном сценарии нет необходимости в специальной программе для ПК. Одновременно на экране смартфона можно продемонстрировать температурные графики, Отчёт представителю Получателя.

4. Если имеется в кабине автомобиля термопринтер, то можно тут же с использованием Мобильного приложения распечатать Отчёт на термопринтере.

Таким образом, прибор позволяет реализовать все возможные варианты подготовки Отчёта об условиях перевозки в зависимости от внешних условий: нет  Интернета, нет ноутбука или ПК, нет термопринтера, либо он сломан.

Дополнительные возможности

Мобильное приложение для регистраторов EClerk-M позволяет реализовать функцию онлайн удалённого контроля за условиями перевозки и географическими координатами автомобиля. Для этого необходимо перед началом транспортировки подключить к регистратору смартфон с установленным мобильным приложением при помощи кабеля OTG. В Мобильном приложении настроить необходимые параметры, в том числе: максимальную и минимальную температуру для включения сигнализации, номера телефонов и адреса эл. почты для отправки сообщений. В течение поездки на большом экране смартфона можно наблюдать текущие значения параметров и введённых уставок. Через заданный промежуток времени данные о текущих значениях и географические координаты будут отправляться на заданные номера телефонов и адреса электронной почты. В случае нарушения условий перевозки также будут отправлены тревожные сообщения. В этом случае на экране смартфона также появится индикация о нарушении, сопровождаемая звуковым сигналом.

Возможность Онлайн контроля и оповещения по GSM очень полезна и для самого водителя, например, во время ночной остановки.

На что нужно обратить внимание. Ресурс работы  с аккумулятора смартфона ёмкостью 3 Ач составляет примерно 1…1,5 суток. При использовании смартфона с аккумулятором 10 Ач. Время непрерывной работы составит 3…5 суток, что достаточно для большинства перевозок.

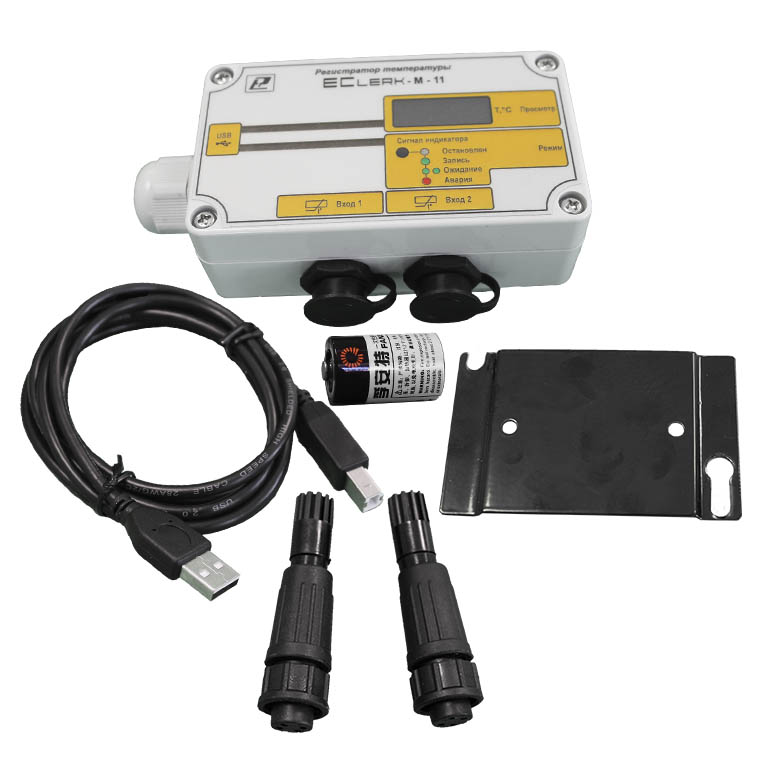

Комплектность прибора

1. Измеритель-регистратор EClerk-M-11-2Pt-HP-a-1
2. Кабель OTG (для подключения к смартфону).
3. Кабель USB2.0 (AM)-USB(BM) 1 m (для подключения к ПК при настройке и анализе данных,
а также для внешнего питания во время поездки).

4. Кронштейн крепления.
5. Двухсторонний скотч (для крепления кронштейна к боковой поверхности).
6. Элемент питания 3,6 В типоразмера ½ АА литийтионил хлоридный.
7. Ответные части разъёмов для подключения датчиков температуры- 2 шт.

Программное обеспечение

Для работы с измерителями-регистраторами EClerk-M имеются две программы:

Программа для ПК EClerk-2.0, позволяющая настраивать регистраторы, работать с приборами в режиме online, анализировать данные, формировать Отчёт, экспортировать данные в Excel ПОДРОБНЕЕ
Мобильное приложение EClerk 2.0 mobile, с возможностями загрузки данных с регистраторов в телефон, анализа данных на телефоне в виде таблицы и графика, формирования Отчёта в pdf, распечатки Отчёта на термопринтере, конвертирования данных в различные форматы и отправки их по эл. почте. Приложение позволяет использовать телефон (планшет) в качестве большого табло с индикацией текущих значений, установленных порогов сигнализации, а также в качестве модема с периодической отправкой текущих значений и географических координат в виде push сообщений и по эл. почте выбранным пользователям, отправляет тревожные push сообщения и эл. почтой при выходе параметров за установленные пределы.   ПОДРОБНЕЕ

См.также Готовое решение для рефрижераторов EClerk-Logist
Гигрометр для аптек
Терморегистратор для холодовой цепи

Наименование Значение
 Диапазон измеряемой величины -50...+200°С
 Пределы допускаемой абсолютной основной погрешности  ±(0,2+0,001Тизм.)°С*
  Количество каналов измерения  1, 2
  Объём памяти,  максимальный   не менее 500 тыс. значений (суммарно, на все каналы)
  Суточная точность хода внутреннего таймера    не хуже ±1 с
  Период регистрации  от  1 с до 24 ч (устанавливается в ПО)
  Тип записи данных  циклический, до заполнения
  Тип старта  по времени, по кнопке
   Дополнительная функция   режим работы «суточные циклы»
  Количество интервалов записи (сессий)   максимальное – 21
  Питание   от батареи  типоразмера  1/2АА с номинальным напряжением 3,6 В (элемент питания ER14250M) или порта USB
 Диапазон напряжения питания от 2,7 до 3,6 В
  Средняя наработка на отказ  не менее 40000 ч
  Средний срок службы   не менее 5 лет
  Габаритные размеры   не более, 145х90х41 мм
 Диапазон температуры эксплуатации  –40…+55°С
 Степень защиты корпуса IP54
 Масса не более 0,15 кг


*T – температура контролируемой среды, °С

**Абсолютная дополнительная погрешность, вызванная изменением температуры окружающей среды в рабочем диапазоне от номинального значения 20°С, не превышает: ±(0,1+0,0006Тизм.) °С на каждые 10°С изменения температуры окружающей среды.


Период
регистрации
Время заполнения
памяти
Время жизни элемента питания при температуре*
плюс 23°С минус 40°С
1 с 72,8 час. 6 мес. 3 мес.
10 с 30,3 сут. 1 год 6 мес.
1 мин 182 сут. 2 года 1 год
1 час 30 лет 3 года 1 год

*При работе прибора только в режиме регистратора. Количество измерений (включений индикатора) до разряда батареи – не менее 25 тыс.
