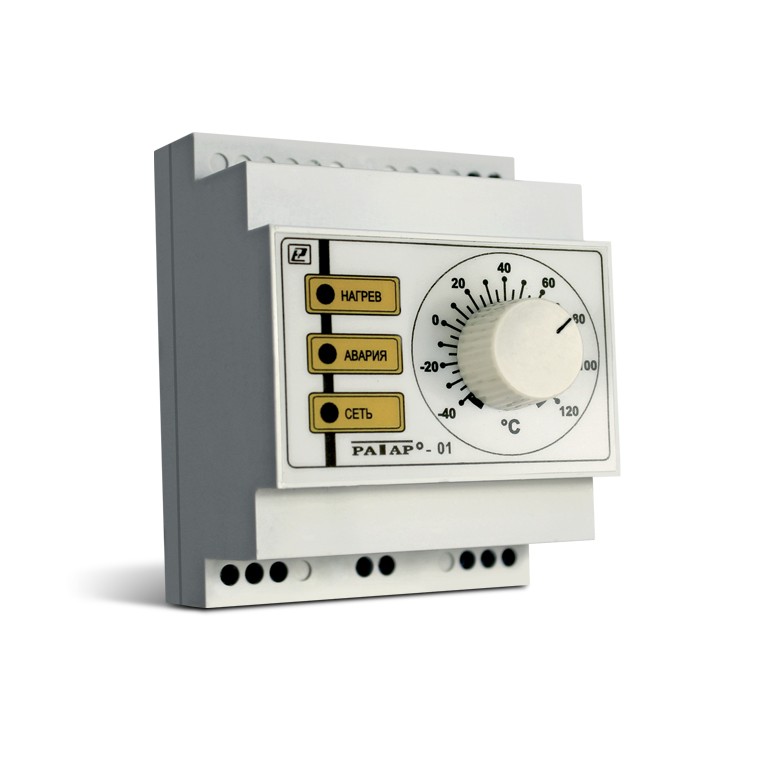

Терморегуляторы Ратар-01 универсальные
• Дополнительный вход для подключения датчика уровня (в исполнении с п/п датчиком)
• Возможность подключения дополнительных устройств температурной защиты: термореле, термовыключателей и т.д.
• Простота и удобство в работе
• Крепление на DIN-рейку
Также продается на:
Терморегулятор Ратар-01 предназначен для контроля и поддержания температуры и применяется в качестве встроенного блока управления тепловыми электрическими котлами, водонагревателями, электрическими термокамерами и другими системами.
Измерение температуры при помощи датчиков:
- преобразователей термоэлектрических типа ХК(L)
- термопреобразователей полупроводниковых (п/п) с аналоговым выходом (датчик температуры ТС1047 фирмы «Microchip»).
Возможно использование терморегулятора в «режиме охладителя» при подключении электрохолодильной техники к нормально-замкнутым контактам реле терморегулятора.
Регулятор Ратар-01.п/п имеет дополнительный вход, который можно использовать для дополнительной защиты объекта регулирования при подключении к регулятору термовыключателя, датчика уровня и т.д. Например, при подключении кондуктометрического датчика уровня и понижении уровня жидкости ниже заданного, происходит размыкание контактов реле терморегулятора. При повышении уровня – контакты вновь замыкаются.
См. также: Терморегуляторы Ратар-02, -02М универсальные с доп.входом от датчика уровня
|
|

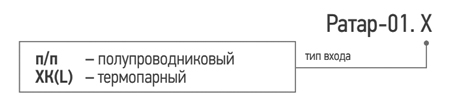

Ратар-01.п/п |
Ратар-01.ХК(L) |
|
Диапазон измерения и регулирования температуры |
-40…+120⁰С |
0…+500⁰С |
|
Точность задания уставки |
±5⁰С |
±10⁰С |
|
Гистерезис |
не более 3ºС |
|
|
Время срабатывания режима «снижение уровня теплоносителя» |
в течение не более (1,5±1,0) с |
- |
|
Время включения и выключения реле |
2 с |
|
|
Тип выходного устройства |
э/м реле |
|
|
Напряжение питания |
(220±22)В |
|
|
Максимальный ток терморегулятора, коммутируемый реле, при активной и индуктивной нагрузке |
не более 12 А при cosφ≥0,6 |
|
|
Наличие дополнительного входа для подключения датчика уровня или контактного устройства |
+ |
- |
|
Температура эксплуатации |
+5…+55⁰С |
|
|
Габаритные размеры |
72х88х54 мм |
|
|
Масса |
не более 0,4 кг |
|
*Датчик температуры и датчик уровня в комплект поставки терморегулятора не входят и заказываются отдельно.
