100+1 областей применения автономных регистраторов (логгеров) EClerk-M

1. Что такое логгеры
2. Технические параметры логгеров
3. Возможности логгеров
4. Программы для регистраторов
5. Области применения автономных регистраторов (логгеров) EClerk-М

Автономные регистраторы (логгеры) уверенно входят в нашу жизнь и становятся нам незаменимыми помощниками. Тот, кто уже имел возможность поработать с этим прибором, с ним уже не расстанется, используя его для всё более широкого круга задач.

Но есть немало людей, в том числе и технических специалистов, которые до сих пор не подозревают о существовании автономных регистраторов. Связано это с тем, что приборы эти появились относительно недавно, изготавливают их в мире небольшое число компаний и ориентированы они были главным образом для контроля условий перевозок грузов.

Однако с появлением всё новых типов регистраторов: в различных конструктивных исполнениях, с возможностью контроля всё большего количества физических и химических параметров, с возможностью передачи данных, как по проводам, так и по радиоканалу область их применения стала стремительно расширяться. Ещё немного и без этих приборов трудно будет представить нашу повседневную жизнь.

Что такое логгеры?

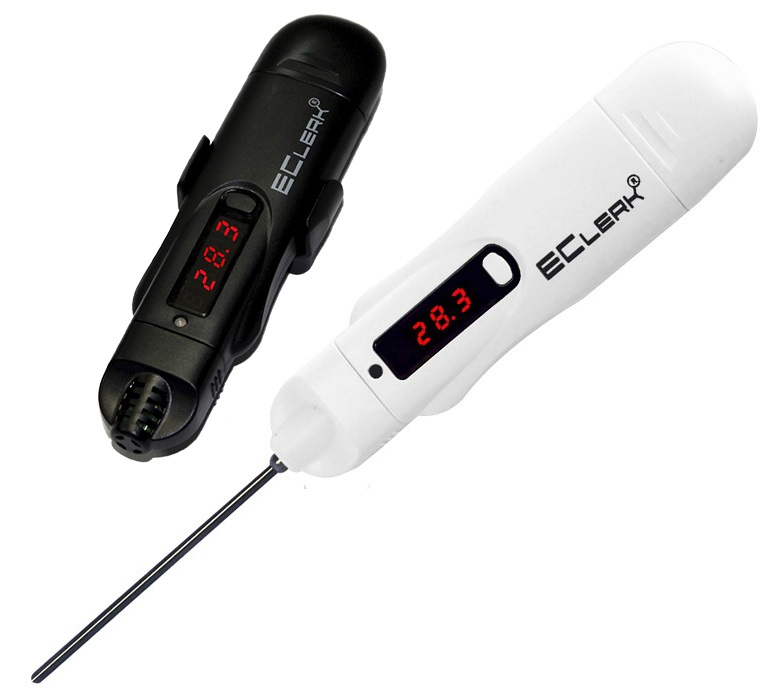

Логгер – это контрольно-измерительный прибор, предназначенный для регистрации определенных параметров с заданной периодичностью и их записи во внутреннюю память прибора. В нашей стране компанией-производителем логгеров является НПК «Рэлсиб». Мы производим логгеры под торговой маркой EClerk. Первое поколение наших логгеров называлось EClerk-USB, на сегодняшний день оно снято с производства. Сегодня мы выпускаем второе поколение логгеров под маркой EClerk-M. Это усовершенствованная модель и о ней мы в данной статье расскажем подробнее.

Технические параметры логгеров

У логгеров есть ряд специфических параметров, которые определяют их ценность для пользователя.

Измеряемый параметр

В зависимости от конструктивного исполнения и типа датчика логгеры могут использоваться для мониторинга любых физических величин. Наиболее распространенные и востребованные модификации: логгеры температуры и логгеры температуры и влажности. В дополнение к данным видам приборов НПК Рэлсиб освоило производство логгеров температуры, относительной влажности и абсолютного давления (3 канала измерения) EClerk-M-RHTP.

Объем памяти

Объем памяти определяет, какое количество данных может быть сохранено во внутренней памяти прибора. Чем больше этот параметр, тем на дольше прибор может записывать показания без их перезаписи. В среднем логгеры EClerk-M имеют память на 260 тыс. значений на канал, т.е. одноканальный логгер температуры EClerk-M-Т позволяет записать до 520 тыс. значений, логгер температуры и влажности EClerk-M-RHT по 260 тыс. значений на каждый канал. По этому показателю логгеры НПК Рэлсиб – одни из лучших на рынке.

Точность

Зарегистрировать большое количество данных еще половина дела. Главное, зарегистрировать их с высокой точностью. Если по температуре, то высоким значением здесь является  ±0,5°С. Приборы с такой точностью могут использоваться для мониторинга микроклимата в местах нахождения фармацевтических препаратов и продуктов питания.

Диапазон температуры измерения и температуры эксплуатации

Температура измерения и температуры эксплуатации логгеров EClerk-M совпадает - –40…+55°С для логгеров, у которых датчики встроены в корпус. Почему важен максимально широкий диапазон температуры эксплуатации? Потому что логгер – это прибор, который потенциально должен подходить для измерения температуры в максимально большом количестве мест: в помещении, в рефрижераторе, в холодильнике, теплице.

Для еще большего расширения температурных диапазонов применяются логгеры с выносными датчиками или в герметичном корпусе. Обратите внимание, что логгеры серии EClerk-M могут выпускаться в следующих модификациях: с датчиками внутри корпуса, с датчиками, расположенными в зонде, с выносными датчиками, в герметичном корпусе.

Эти параметры в основном определяют возможности по применению логгеров. Соответственно, чем они выше, тем больше возможностей по применению имеет прибор.

Возможности логгеров

Традиционно логгеры имеют следующие возможности:

• измерение параметров и запись их во внутреннюю память;
• отображение параметров при наличии индикатора;
• фиксация нарушений.

Всеми этими возможностями обладают логгеры EClerk-M. Для расширения функциональных возможностей логгеров EClerk-M инженеры НПК «Рэлсиб» пошли нетрадиционным путем и дополнили возможности логгера возможностями мобильного телефона за счет разработки специального мобильного приложения.

Программы для регистраторов

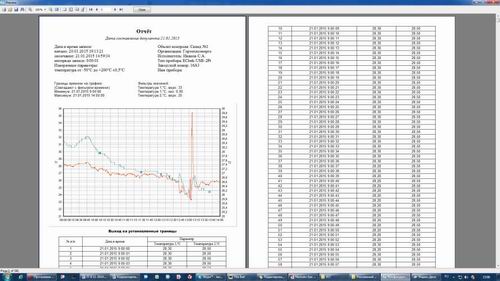

Традиционно все логгеры комплектуются программой для ПК, которая позволяет обрабатывать записанные в прибор данные. Для работы с логгерами ECkerk-M предлагается программа для ПК EClerk-2.0. Она позволяет настраивать регистраторы, работать с приборами в режиме online, анализировать данные, формировать Отчёт, экспортировать данные в Excel.

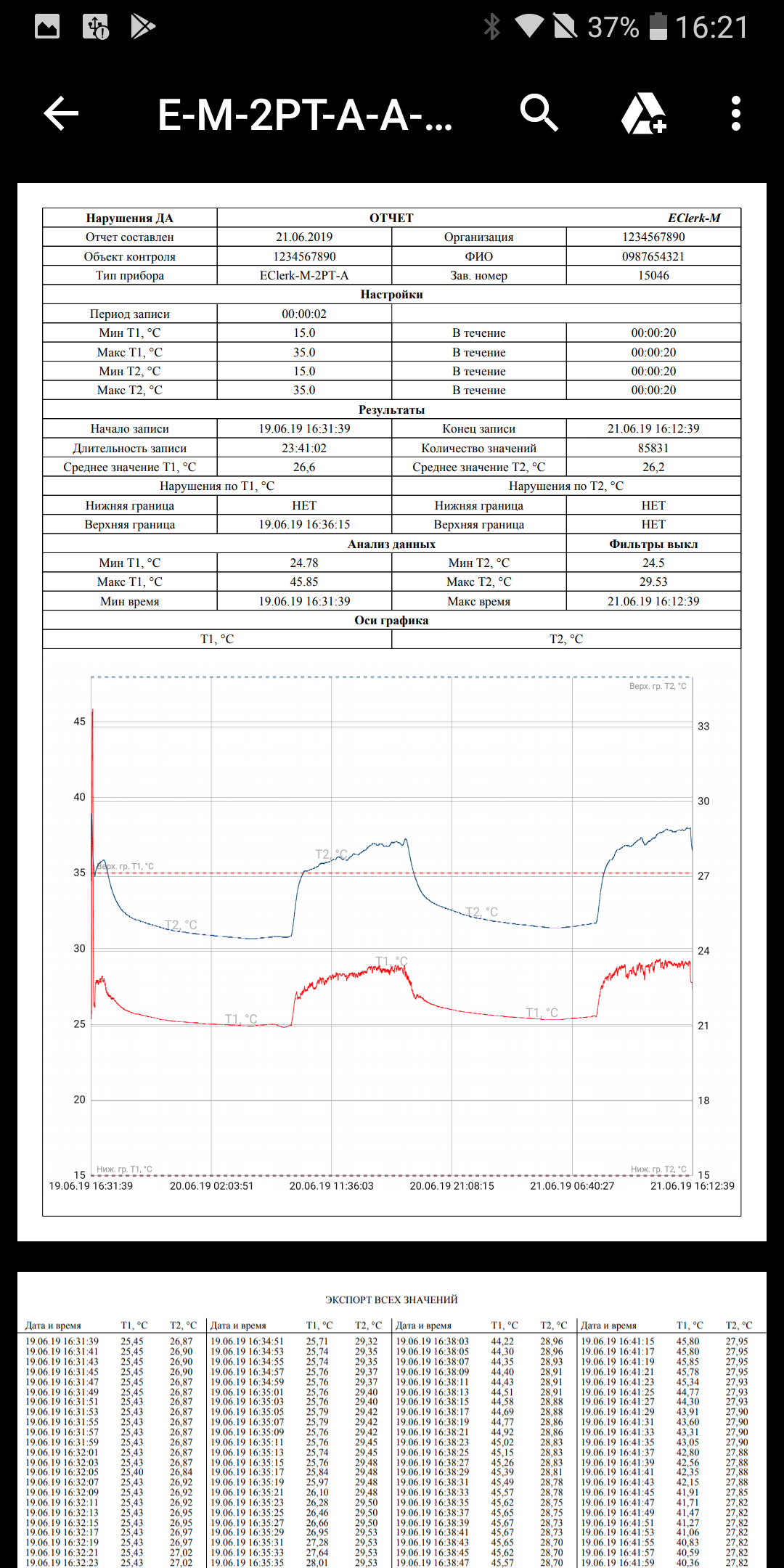

Для расширения возможностей логгеров EClerk-M было написано специальное мобильное приложение. Можем сказать, что это ноу-хау нашей компании. Мобильное приложение EClerk 2.0 mobile имеет следующие возможности:

• считывание данных с регистраторов через USB OTG,
• хранение файлов данных на мобильном устройстве,
• конвертирование данных в Excel,
• анализ данных с представлением их в виде таблицы и графика с применением различных фильтров,
• отправка данных по E-mail, в том числе отправкой «в 2 клика» двум получателям,
• формирование Отчёта за нужный  интервал времени и с использованием фильтров в pdf,
• просмотр Отчёта и отправка его по E-mail,
• формирование Отчёта в pdf в формате для термопринтера  с дальнейшей распечаткой,
• хранение данных в формате регистратора, Excel, pdf, pdf для термопринтера,
• использование телефона (планшета) в качестве большого табло с индикацией текущих значений, установленных порогов сигнализации,
• использование телефона (планшета) в качестве GSM-модема с  периодической отправкой текущих значений и географических координат по SMS и эл. почте выбранным пользователям, отправкой тревожных сообщений по SMS и эл. почтой при выходе параметров за установленные пределы.

Все вышеперечисленное позволяет нам сформировать следующий список возможных применений логгера EClerk-M.

Области применения автономных регистраторов (логгеров) EClerk-М

Контроль температуры и влажности при хранении и перевозке (регистрация условий перевозки грузов):

• лекарственных препаратов;
• пищевого сырья и продуктов;
• изделий из дерева: паркета, ламината, фанеры, ДВП, ДСП, столярных изделий;
• бумаги и бумажной продукции;
• вакцин, наркотиков, крови, штаммов;
• тканей хлопчатобумажных, шерстяных, синтетических, изделий лёгкой промышленности.

Контроль температурно‐влажностного режима на производстве:

•  электронных компонентов и изделий электроники;
• изделий из хлопка, шерсти, искусственного волокна;
•  полимерных материалов для изготовления пластмассы;
• продуктов из мяса (хранение, заморозка‐разморозка);
• хлебобулочных изделий (расстойные шкафы);
• плодоовощной продукции.

Контроль климата:

• в библиотеках, музеях, хранилищах;
• в арендованных помещениях;
• в общественном транспорте (поездах, автобусах, трамваях, троллейбусах);
• в школах, детских садах, общежитиях, интернатах, домах престарелых;
• в больницах и других лечебных учреждениях.

Выполнение температурного картирования помещений, холодильников, автотранспорта

Более подробную информацию о проведении температурного картирования при помощи логгеров EClerk-M вы можете узнать по ссылке.

Контроль систем отопления, вентиляции и кондиционирования (настройка и регулирование системы отопления):

• монтажными организациями при настройке систем;
• санэпидемстанциями;
• ЖЭУ;
• заказчиками.

Контроль условий эксплуатации:

• электродвигателей;
• арендованных автомобилей;
• жилых и нежилых помещений.

Контроль при проведении испытаний:

Часто при испытаниях сложной электронной техники необходимо записывать и затем сохранять условия проведения испытаний. Для этих целей EClerk-M подходят идеально.

Автоматическая запись температуры в критических зонах земной поверхности:

• вблизи вулканов, гейзеров, в условиях Севера.

Автономные регистраторы (логгеры температуры) EClerk-М также применяются:

• при использовании регистраторов в испытаниях защитного обмундирования пожарных, аквалангистов, космонавтов и т.д.
• для контроля температурного профиля в туннельных печах (регистратор помещается в термостатированную коробку).
• для контроля работы термостатов, климатических камер, термошкафов.
• для годового контроля температуры почвы, воды в водоёмах и скважинах.
• для проведения исследований в криминалистических лабораториях.
• автономные регистраторы (логгеры температуры) EClerk-М можно купить для применения в быту. Их используют для контроля условий хранения продуктов в погребе, внутри улья, омшанника.
• они контролируют системы отопления в коттедже, на даче и в других строениях. Могут осуществлять контроль работы домашнего холодильника.
• для контроля температуры на входе в дом системы отопления и в обратке в течение длительного периода, например, в течение отопительного сезона.
• для измерения температуры горячей и холодной воды из крана.
• для измерения температуры радиатора отопления контактным методом.
• для измерения температуры прямой и обратной воды в системе отопления с установкой датчиков в гильзу или на поверхности трубы.

Это далеко не полный перечень. Если вы знаете еще способы применения логгеров EClerk-M, напишите их в комментарии.  Автономные регистраторы (логгеры) EClerk-М с каждым днем становятся все более востребованными и незаменимыми приборами во многих отраслях, поэтому наши инженеры непрерывно модернизируют их, улучшая их характеристики.
