Датчики температуры поверхности Т.п/п-420-Кл2-1, Т.п/п-420-Кл2-2М

Цена с НДС от 2739 руб.

• удобство монтажа
• высокая точность
• хороший доступ к клеммам при теплоизоляции трубы

Нравится прибор? Расскажи

Датчики температуры в исполнении Т.п/п–420–Кл2 с унифицированным токовым выходом 4–20 мА предназначены для контроля температуры поверхности плоских объектов, для контроля температуры поверхности труб в системах отопления (HVAC):

– конструктивного исполнения Кл2–1 – поверхности сосудов, плит и т.д.;
– конструктивного исполнения Кл2–2М – труб различных диаметров.

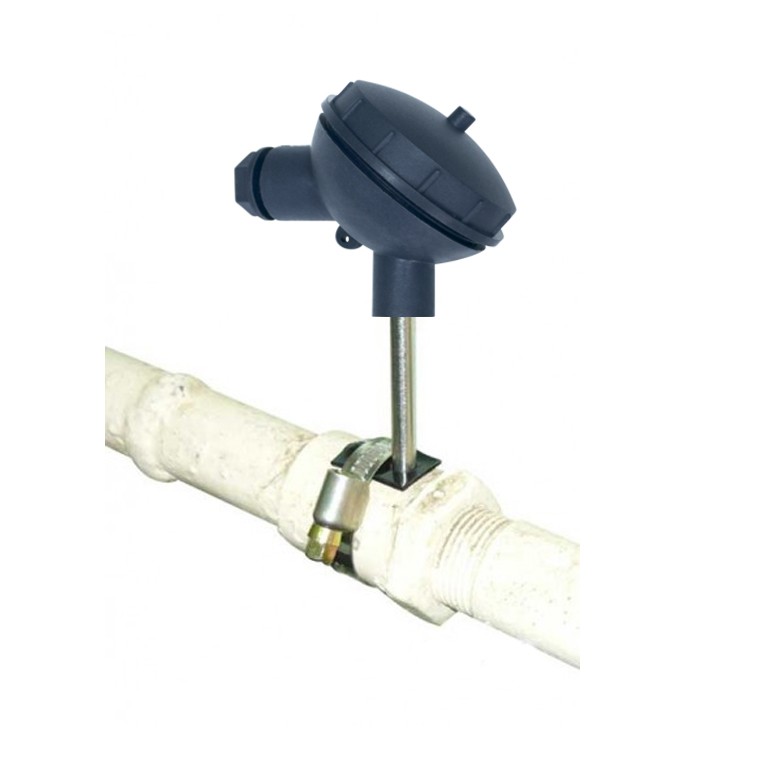

Датчик Кл2-1 снабжен круговым фланцем с тремя отверстиями и с резиновым уплотнителем. При помощи трех винтов термометр легко крепится к плоской поверхности, обеспечивая хороший тепловой контакт. Датчик Кл2-2М имеет выпуклую пластину смешанной формы. При помощи стандартного хомута* необходимого диаметра, датчик легко и надежно крепится к трубе.

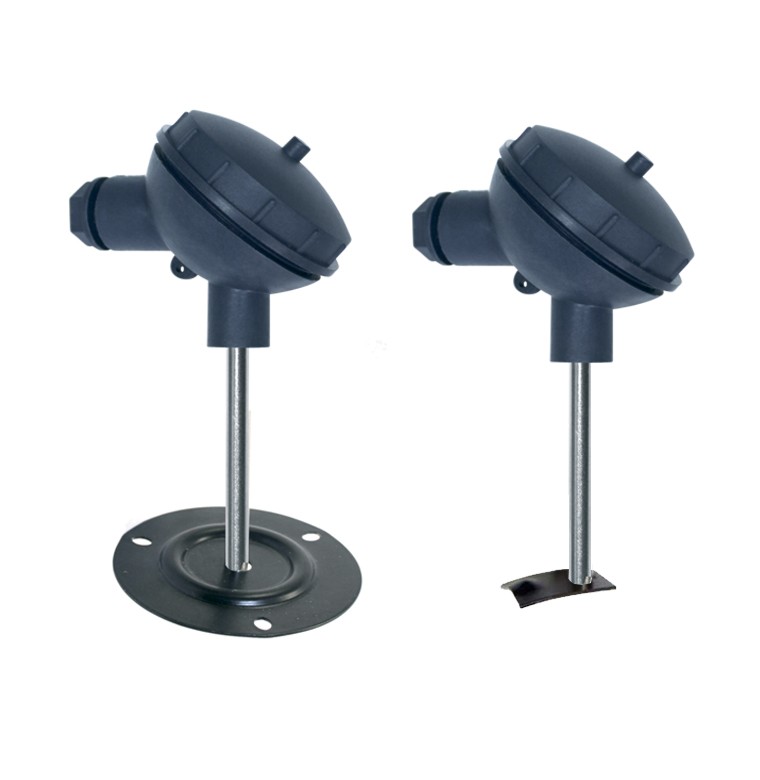

Внешний вид

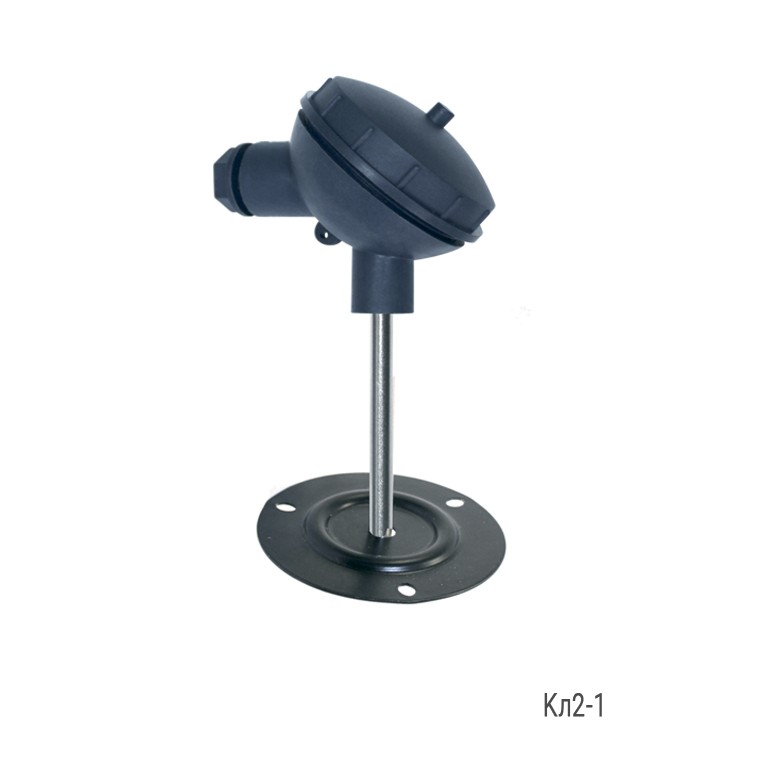

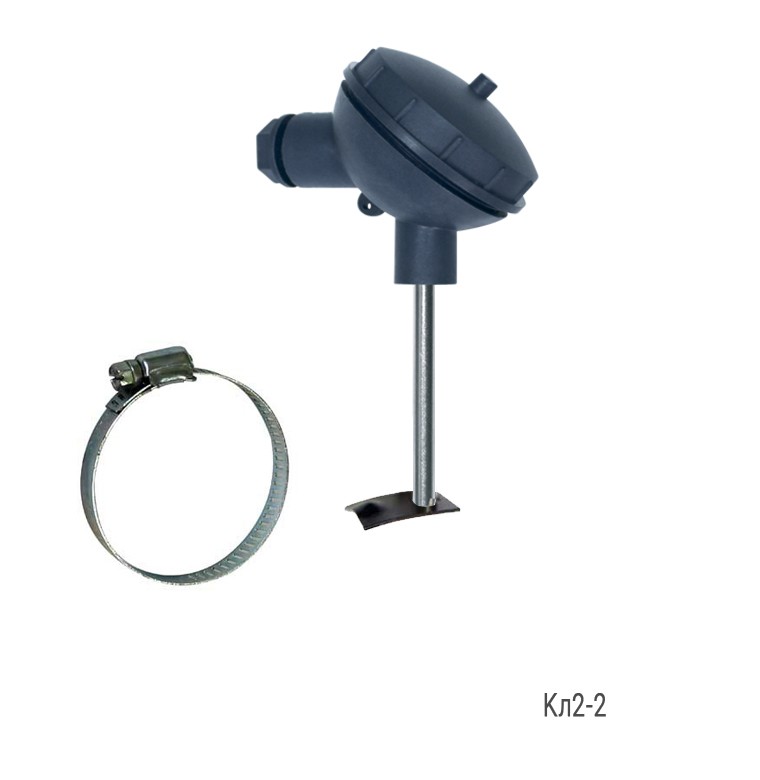

Кл2-1 Кл2-2М

* Присоединительный хомут в комплект поставки не входит.

Перечень стандартных размеров

Диаметр монтажной части (вала), мм  5
Длина монтажной части (вала), мм 20,0; 40,0; 60,0; 80,0; 100,0; 200,0

 Схема подключения

где мА – миллиамперметр или другой измерительный прибор с токовым входом;
Rн – сопротивление нагрузки не более 1,0 кОм


См. также Поверхностные термопреобразователи сопротивления ТСМ (ТСП)-Кл2
Индикатор сигналов тока для визуализации измеренных величин ИТС 4-20

 Напряжение питания, В  7,5 … 36
 Диапазоны преобразования температуры,°C  4 мА  20 мА
-40 +50
0 +50
Предел допускаемой абсолютной погрешности не более ±0,5 % от диапазона преобразования
Максимальное сопротивление нагрузки, кОм
Степень защиты от воздействия воды и пыли IP44



Для отображения сигналов 4..20 мА в выходных цепях датчиков в единицах физической величины
