Термопары
Преобразователи термоэлектрические (Термопары) имеют различные конструктивные исполнения и номинальные статические характеристики.
Для производства ТП используется термопарный кабель российского и зарубежного производства. Материал термопарного кабеля определяет рабочий диапазон температур.
ТП состоит из двух соединённых сваркой проволок разного состава и корпуса. Место соединения называют рабочим спаем. Место соединения противоположных концов проволок с медным кабелем или клеммами прибора называют холодным спаем. Напряжение с термопары зависит от НСХ ТП, разницы температур рабочего и холодного спая и температуры рабочего спая.
ТП с небольшим диаметром жилы термоэлектродного провода менее инерционны, но с другой стороны имеют меньший ресурс работы при высокой температуре. Для подключения термопар к приборам используются соответствующие характеристике конкретного датчика термопарные или термокомпенсационные кабели.
Термопары
|
Конструктивное исполнение |
Диаметр электродов, мм |
Длина термопары, м |
НСХ |
Диапазон измерения температур, °С |
Показатель тепловой инерции, не более, с |
Материал оболочки |
|
|
Термопара ТПrL-K11 |
0,5 |
0,5 |
L |
-40,0…+600,0 |
2,0 |
Асбостеклонить |
|
|
Термопара ТПrK-K11C |
0,25 |
0,5 |
К |
-40,0…+600,0
|
2,0 |
Асбостеклонить |
|
|
Термопара ТПrK-K11В |
0,5 |
0,5 |
К |
-40,0…+800,0 (до +1000,0 кратковременно) |
3,0 |
Стеклокерамическая нить |
|
|

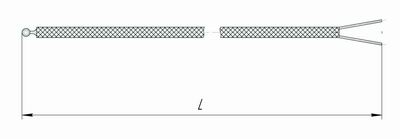

Термопара ТПrK-K11M |
0,5 |
0,5 |
К |
-40,0…+400,0 |
3,0 |
Сталь нержавеющая (оплетка) |
|
|

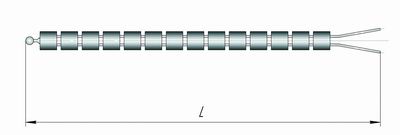

Термопара ТПrK-K12 |
1,2 |
0,5 |
K |
-40,0…+1000,0 |
3,0 |
Керамическая трубка МКРц |
|
